此設備用于動力電池蓋板極柱的焊接，其能夠提高極柱的焊接質量，縮短單個極柱的焊接周期，并降低焊接的廢品率。
焊接機系列 PB-PW 功率：1000-1500W單模，環形光斑1500+1500 按需定制
更多精彩請點擊觀看視頻
● 左右雙工位設計，焊接與上料交替進行，焊接效率高
● 工作幅面大，幾乎兼容現有所有產品（僅需更換幾個夾具零件）
● 高精度壓力傳感器
● 支持MES系統

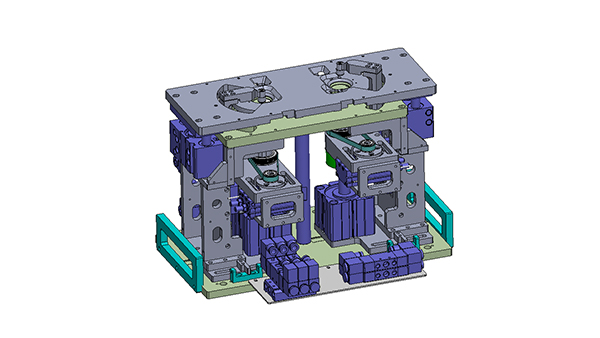

采用左右雙工位設計，含兩套專用焊接夾具，一出二設計進出料軸帶動產品自動進出夾具，焊接與上料交替進行，焊接效率高
工作幅面大，幾乎兼容現有所有產品（通過更換幾個夾具零件即可）

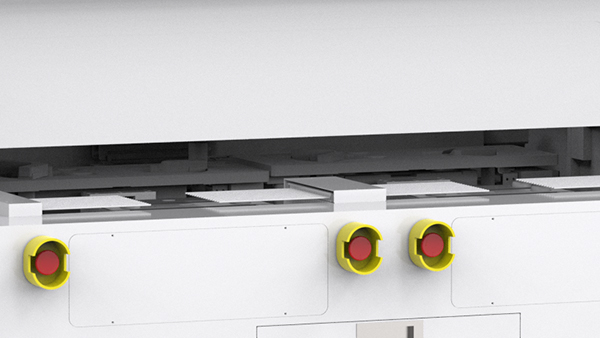

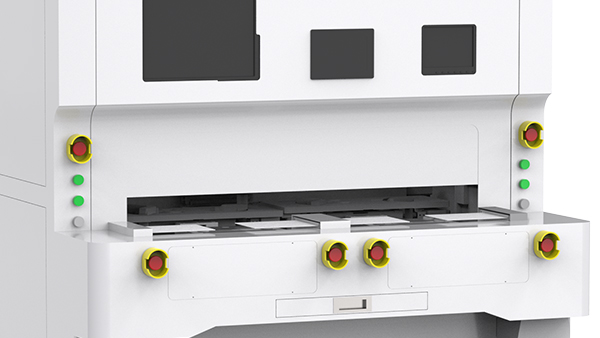

人工只需要上下料和按啟動按鈕，其他動作由設備程序自動完成
高精度壓力傳感器，對極柱壓力實施監控，保證膠圈壓縮量
自帶讀碼器，與焊接參數綁定，系統可實現同步上傳至MES系統
技術參數
設備型號 | PB-PW |
工作方式 | 左右雙工位 |
激光功率 | 1000-1500單模，環形光斑1500+1500 |
工作臺各軸行程 | 1000*200*200mm |
各軸重復定位精度 | ±0.02mm |
夾具裝料數量 | 2PPS |
夾具進出料行程 | 400mm |
瞄準定位 | 紅光、CCD監視系統 |
控制系統 | 工業PC+PLC控制，可實現軌跡運動，如直線、圓、方形、及直線與圓弧組成的任意圖形 |
外形尺寸 | 1600MM*1600MM*2000MM |

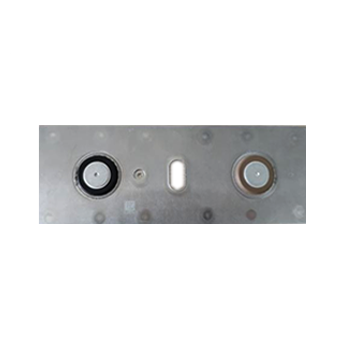

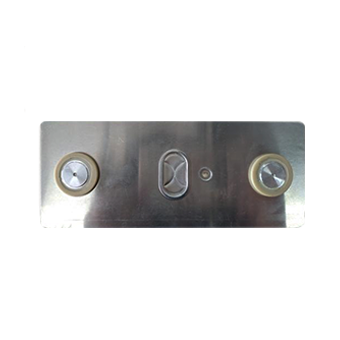

樣品展示
